立杆式水质监测站的结构与主要参数介绍

时间:2025-03-03 10:48:48   访客:78

在环境保护和水资源管理的背景下,立杆式水质监测站作为一种集现代化传感器技术、自动化控制技术和远程通信技术于一体的设备,发挥着至关重要的作用。它不仅能够全天候、多点位地监测水质参数,还能通过云平台实现远程监控和管理,为水质评估、污染源追踪、生态恢复监测等多个领域提供科学依据。本文将详细介绍立杆式水质监测站的结构组成及其主要参数。

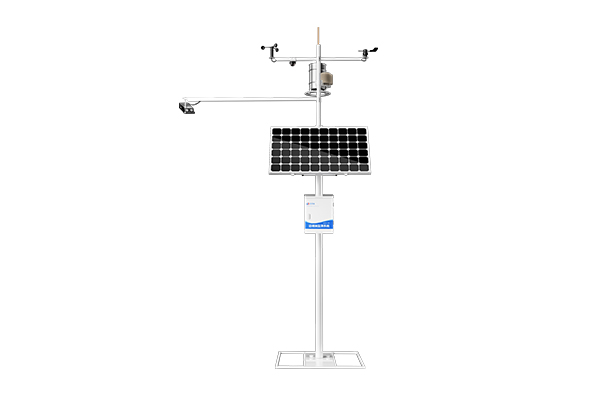

一、结构组成

立杆式水质监测站通常由以下几个关键部分组成:

1、基础支架:包括立杆、地笼和防腐耐蚀防护箱。立杆作为支撑结构,确保监测站能够稳定地安装于水域附近;地笼用于固定立杆,防止其倾斜或倒塌;防腐耐蚀防护箱则保护内部电子设备免受恶劣环境(如潮湿、腐蚀等)的影响。

2、供电系统:为监测站提供稳定的电力供应。根据实际需求,可以选择太阳能供电或220V交流电供电方式。太阳能供电方式具有环保、节能的优点,特别适用于偏远或无电网覆盖的区域。

3、监控主机:作为监测站的核心控制单元,负责接收、处理和分析来自水质传感器的数据。同时,它还具备数据存储、异常报警和远程通信等功能。

4、水质传感器:是监测站的核心部件,用于实时监测水质的各种关键参数。常见的传感器包括水温传感器、电导率传感器、pH传感器、溶解氧传感器、氨氮传感器等。这些传感器能够感知水中的各种物理量和化学成分,并将数据传输给监控主机进行处理。

5、数据采集器与数据传输设备:数据采集器负责收集来自传感器的原始数据,并将其转换为数字信号进行存储和传输。数据传输设备则负责将处理后的数据通过无线或有线方式传输到云平台或数据中心。

6、云平台:作为远程监控和管理的中心,云平台能够实时接收、存储和分析来自监测站的数据。用户可以通过手机、电脑等终端设备远程访问云平台,查看水质状况、历史数据和报警信息,并进行数据分析与决策支持。


二、主要参数

立杆式水质监测站的主要参数包括各个传感器的量程、分辨率和精度等,具体如下:

1、水温传感器:量程通常为-50~80℃,分辨率为0.1℃,精度为±0.5℃。它能够实时监测水体的温度,为水质评估提供重要依据。

2、电导率传感器:量程为0~200mS/m,分辨率为0.2mS/m,精度小于±7%。电导率是衡量水体中离子浓度的指标,对于了解水体的溶解性固体含量具有重要意义。

3、pH传感器:量程为0~14,分辨率为0.01pH,精度为±0.1pH。pH值是衡量水体酸碱度的指标,对于评估水体的化学性质和生物活性至关重要。

4、溶解氧传感器:量程为0~20mg/l,分辨率为0.1mg/l,精度为±3%。溶解氧是衡量水体中氧气含量的指标,对于水生生物的生存和繁衍具有重要意义。

5、氨氮传感器:量程为0~100mg/l,分辨率为0.01mg/l,精度为±3%FS。氨氮是衡量水体中氮化物含量的指标,对于了解水体的营养状态和污染程度具有重要意义。

此外,立杆式水质监测站还具有模块化设计、自动校准、数据采集、异常报警等功能,能够根据不同的监测需求灵活配置传感器,提高工作效率和监测准确性。同时,其持久续航能力确保了监测站在无外接电源情况下也能长期稳定运行。

综上所述,立杆式水质监测站以其全面、高效、实时的监测能力,在保障用水安全、促进水资源可持续管理等方面发挥着重要作用。通过不断优化和完善其结构和参数,立杆式水质监测站将为环境保护和水资源管理提供更加精准、可靠的技术支持。
