水质自动监测微型站的核心部件有哪些

时间:2025-07-17 15:21:38   访客:9

水质自动监测微型站通过集成化设计实现水体参数的实时监测,其核心部件需满足小型化、低功耗、高稳定性的要求,涵盖监测、数据处理、能源供应及辅助功能等模块,各部件协同工作确保监测流程高效运行。

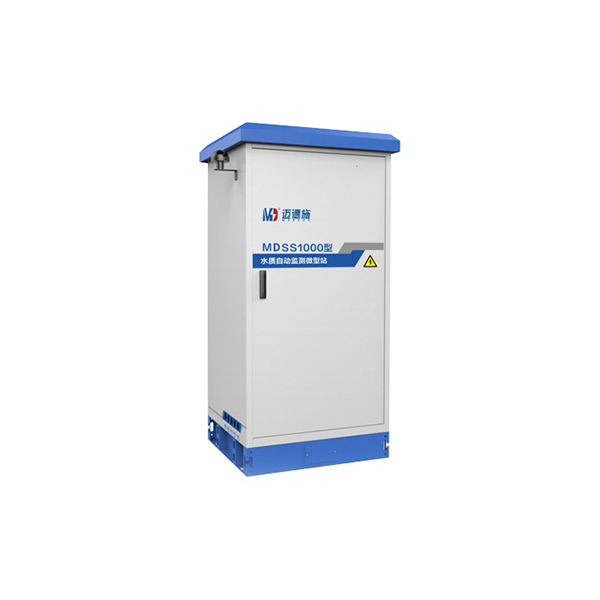

水质自动监测微型站

一、监测传感器模块

根据监测需求集成多种水质传感器,包括常规五参数传感器(pH、溶解氧、电导率、浊度、水温)—— 这类传感器采用电极法或光学法原理,检测探头直接与水体接触,实时输出模拟信号(4-20mA 或 0-5V)。针对特定污染因子的传感器(如氨氮、总磷、蓝绿藻传感器)需适配微型站尺寸,采用模块化设计便于更换,其检测原理多为比色法或荧光法,内置反应腔与试剂存储单元(部分为免试剂型)。传感器需具备自动清洁功能(如超声波清洗、毛刷清洁),每 24 小时自动启动一次,去除探头表面附着的杂质,确保检测精度;同时集成温度补偿模块,消除水温变化对检测结果的影响。

二、数据采集与传输单元

数据采集器作为核心控制部件,通过模数转换电路接收传感器信号,将模拟量转化为数字量后进行滤波、校准等预处理(如去除异常值、修正零点漂移),处理后的原始数据按标准格式存储(支持至少 3 个月数据本地存储)。采集器内置嵌入式系统,可运行预设程序实现自动采样、检测周期控制(如每 1 小时检测一次)及故障自诊断(如传感器断线、试剂不足预警)。通讯模块支持多种传输方式(4G/5G、LoRa、NB-IoT),根据信号强度自动切换,将处理后的数据实时上传至监控平台,同时接收远程控制指令(如参数校准、采样频率调整);模块需具备低功耗模式,在信号弱区域自动降低传输频率以节省能耗。

三、样品预处理单元

预处理装置包括采样泵与过滤组件 —— 采样泵采用微型蠕动泵,通过软管抽取水样,流量可调节(通常 50-200mL/min),避免水流冲击导致传感器检测波动;过滤组件内置 0.45μm 滤膜,去除水样中的悬浮颗粒物,防止堵塞传感器探头或干扰光学检测。部分微型站配备恒温单元,通过加热或制冷维持检测腔体内温度稳定(25℃±1℃),减少环境温度剧烈变化对检测反应的影响;预处理单元还需具备反冲洗功能,定期用纯水冲洗管路与过滤组件,防止微生物滋生或杂质沉积。

四、能源供应单元

主电源采用太阳能电池板(功率 30-100W),搭配储能电池(锂电池组,容量 50-200Ah),电池需支持深度充放电且循环寿命≥1000 次。能源管理模块负责充放电控制,当太阳能充电不足时自动切换至电池供电,同时监测电池状态(电压、剩余电量),在电量低于 20% 时启动低功耗模式(关闭非必要功能)。部分微型站支持市电辅助供电(AC220V),通过电源转换模块实现交直流切换,适用于有供电条件的监测点;能源单元需具备防雷击保护,避免极端天气损坏电路。

五、辅助控制与防护部件

外壳采用耐腐蚀材质(如玻璃钢、316 不锈钢),防护等级达到 IP65 以上,隔绝雨水、灰尘及外力冲击;内部设置温湿度传感器,当舱内湿度超过 80% 时启动除湿装置(如半导体除湿器)。机械结构部件包括安装支架与采样管路 —— 支架需固定微型站主体与传感器,确保采样点位置稳定(如传感器浸入深度固定);管路采用食品级软管(如硅胶管),减少对水样的污染,同时具备耐老化特性。安全部件包括漏电保护、过流保护装置,当电路出现异常时自动切断电源,避免设备损坏或安全事故。

各核心部件通过模块化设计实现协同工作:传感器采集的信号经预处理后传输至数据采集器,采集器控制采样与检测流程,通讯模块上传数据,能源单元为全系统供电,辅助部件则保障运行环境稳定。这种集成化设计使微型站在满足监测精度的同时,适应复杂野外环境,为水质自动监测提供小型化、低成本的解决方案。
