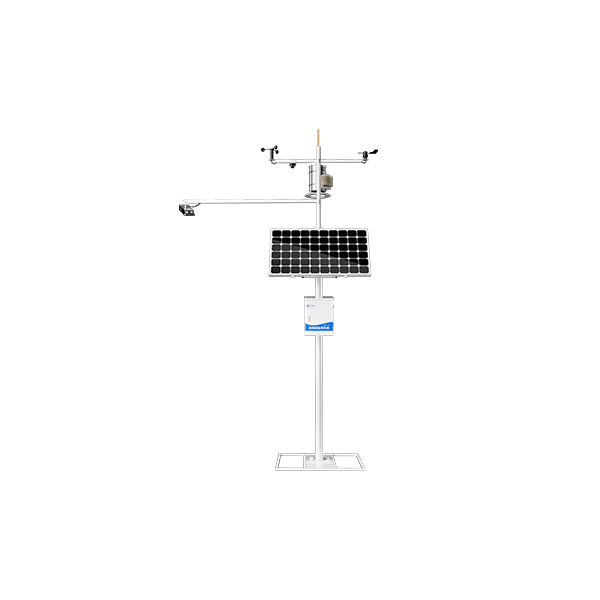

立杆式水质监测岸边站是一种依托直立杆体结构搭建的便携式、小型化水质监测系统,主要用于近岸水体(如河流、湖泊、水库岸边)的实时水质参数采集与分析,其安装过程围绕 “空间适配性、操作便捷性、环境耐受性、数据可靠性” 四大核心需求展开,形成了区别于固定式监测站的独特安装特点,具体体现在选址适配、结构模块化、设备集成化、环境防护及运维便利性五个方面。
选址适配性是立杆式岸边站安装的首要特点,需兼顾监测代表性与安装可行性。安装选址需优先考虑水体流动性稳定、水质状况具有区域代表性的岸边区域,同时需满足立杆架设的基础条件:岸边地面需具备一定承重能力(通常要求地面承载力不低于 50kN/m²),避免松软土壤导致立杆倾斜;立杆位置需远离岸边遮挡物(如树木、建筑物),确保监测设备(如水质传感器、数据传输天线)无信号遮挡,同时避免处于洪水淹没区或强水流冲刷区域,降低自然灾害对设备的影响。此外,选址需预留一定操作空间,便于后期设备维护与校准,且需符合相关环保与安全规范,避免对周边生态环境造成破坏。 结构模块化是立杆式岸边站安装的核心特点,大幅简化安装流程。其主体结构由立杆、固定基座、设备安装支架三部分组成,各部件均采用标准化设计,可实现现场快速组装:固定基座多为预制混凝土结构或可调节金属基座,安装时仅需通过螺栓与地面固定,无需复杂土建施工;立杆采用轻质高强度金属材质(如铝合金、不锈钢),杆体分段设计,可根据监测需求调整高度(通常为 2-5 米),且杆体表面预留标准化安装孔位,便于设备支架的快速固定;设备安装支架为模块化组件,可根据传感器(如 pH 传感器、溶解氧传感器)、数据采集器、供电设备的型号灵活调整安装位置,无需现场焊接或定制加工,显著缩短安装周期。 设备集成化特点突出,实现 “即装即用” 的监测需求。立杆式岸边站的核心监测设备(水质传感器、数据采集模块、供电系统、无线传输模块)均采用集成化设计,出厂前已完成预调试,现场安装时仅需按接口规范进行连接:水质传感器通过专用线缆与数据采集器连接,线缆可通过立杆内部穿线孔布设,避免暴露在外受环境腐蚀;供电系统(如太阳能电池板、锂电池组)与立杆顶部或侧面的支架固定,无需额外搭建供电设施;数据传输模块(如 4G/5G 天线、LoRa 模块)直接安装在立杆顶端,确保信号传输稳定。这种集成化安装方式无需复杂的现场调试,设备连接完成后即可启动监测,大幅降低对安装人员专业技能的要求。 环境防护设计是立杆式岸边站适应户外环境的关键安装特点。安装过程中需针对户外复杂环境(高温、暴雨、雷击、腐蚀性气体)采取专项防护措施:立杆与设备支架均采用防腐处理(如热镀锌、喷塑),防止长期暴露导致金属锈蚀;数据采集箱与供电设备箱采用防水密封设计(防护等级不低于 IP65),箱体内配备除湿装置,避免潮湿环境导致电路故障;立杆顶部安装防雷接地装置,通过接地线与地面接地极连接,接地电阻需控制在 10Ω 以下,防止雷击损坏设备;水质传感器探头安装位置需配备防生物附着保护套,减少藻类、微生物附着对监测精度的影响,同时传感器线缆接口需做防水密封处理,避免雨水渗入导致短路。 运维便利性是立杆式岸边站安装设计的重要考量,降低后期维护成本。安装时需在立杆中部设置可拆卸检修平台,便于工作人员攀爬进行设备校准与更换;数据采集箱与供电箱安装高度控制在 1.5-1.8 米,便于日常查看数据与更换电池;水质传感器采用可快速拆卸的安装结构,无需拆解立杆即可将传感器取出进行维护;立杆表面标注设备安装位置与线缆走向标识,便于后期故障排查。此外,安装过程中需预留备用接口与线缆,为后续增加监测参数(如浊度、COD)或升级设备预留空间,提升系统的扩展性。
|
